Sicuro S230Z-Unterstation
Unterstationen für zentrale Versorgung Sicuro 230Z
Die Baureihe S230Z-U umfasst Unterstationen für zentral versorgte Sicherheitsbeleuchtungsanlagen vom Typ Sicuro 230Z. Sie dienen als dezentrale Erweiterungen der Hauptzentrale, nehmen zusätzliche Leuchtenkreismodule auf und ermöglichen eine strukturierte Aufteilung großer Anlagen auf mehrere Verteilpunkte – z.B. pro Gebäudeflügel, Etage oder Technikbereich.
Die S230Z-U-Unterstationen werden aus der zentralen Sicuro‑230Z‑Versorgung gespeist, besitzen selbst keine eigene Batteriekapazität und sind damit ideal, um weitläufige oder komplexe Gebäude normgerecht und übersichtlich zu erschließen. Durch optionale LSSA-Module können weitere Unterstationen bzw. Anlagenteile eingebunden und überwacht werden.
Typen
- S230Z-U-W – bis zu 16 Leuchtenkreismodule (intern), Schutzart: IP54
- S230Z-U-W E30 – bis zu 8 Leuchtenkreismodule (intern), Schutzart: IP54

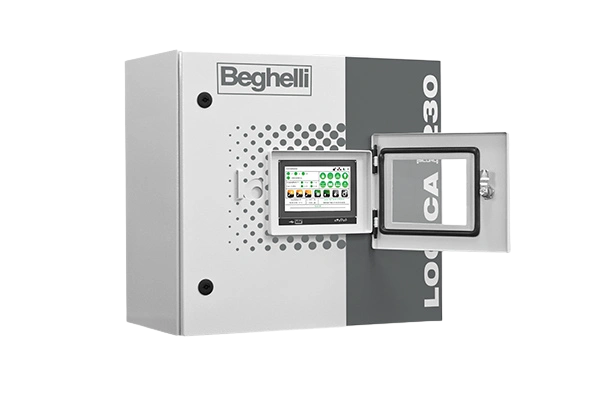

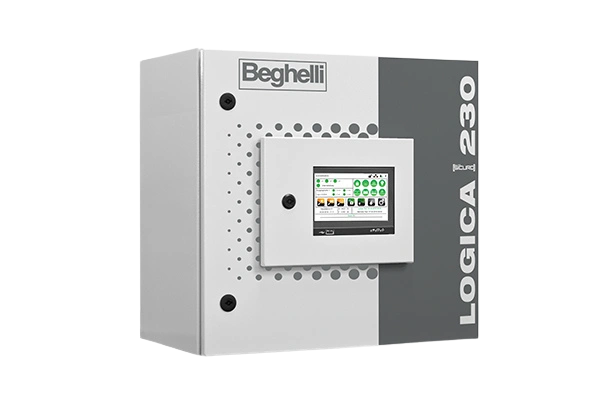

- S230Z-U-W MINI – bis zu 8 Leuchtenkreismodule (intern), Schutzart: IP54
- S230Z-U-S – bis zu 32 Leuchtenkreismodule (intern), Schutzart: IP54
Beschreibung
Wichtige Eckdaten
- Systemtyp: Unterstationen / automatische Prüfeinrichtungen für zentrale Versorgung Sicuro 230Z
- Funktion: Erweiterung der Hauptzentrale, Aufnahme zusätzlicher Leuchtenkreismodule, Anbindung von Unterstationen über LSSA-Module
- Montagearten:
Wandschrank (U‑W, U‑W E30, U‑W MINI)
Standschrank (U‑S) - Kreise: je nach Typ bis zu 8, 16 oder 32 Leuchtenkreismodule intern, Erweiterung über externe LSSA-Struktur
- Erweiterbarkeit:
interne LSSA-Module (optional, 1–8 Stück je nach Typ)
bis zu 96 externe LSSA-Module (optional) - Versorgung: 1 / N / PE 230 V~ 50/60 Hz (Netz), 216 V= (Batterie-Bus von der Zentrale)
- Typische Einsatzbereiche: große Gebäude, Industrieanlagen, Krankenhäuser, Rechenzentren und Liegenschaften mit vielen Verteilungen, in denen die Hauptzentrale durch Unterstationen entlastet und die Struktur übersichtlich gegliedert werden soll.
Modelle
| Typ | Leuchtenkreismodule (intern) | Ausführung / Besonderheit | Gehäuse / Material | Schutzart / Schutzklasse | Umgebungstemperatur (Elektronik) | Maße (H × B × T) mm |
|---|---|---|---|---|---|---|
| S230Z-U-W | bis zu 16 | Wandunterstation | Stahlblech, grau RAL 7035 | IP54 / Kl. I | -5 °C bis +35 °C | 890 × 800 × 400 |
| S230Z-U-W E30 | bis zu 8 | Wandunterstation mit Funktionserhalt (E30) | Brandschutzplatten, grau RAL 7035 | IP54 / Kl. II | -5 °C bis +35 °C | 1.050 × 650 × 415 |
| S230Z-U-W MINI | bis zu 8 | kompakte Wandunterstation | Stahlblech, grau RAL 7035 | IP54 / Kl. I | -5 °C bis +35 °C | 570 × 600 × 350 |
| S230Z-U-S | bis zu 32 | große Unterstation im Standschrank | Stahlblech, grau RAL 7035 | IP54 / Kl. I | -5 °C bis +35 °C | 2.000 × 800 × 600 |
